xf_hal 的 gpio(通用输入输出) 设备抽象。更多...

#include "xf_hal_device_config.h"

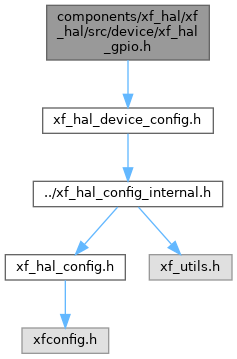

xf_hal_gpio.h 的引用(Include)关系图:

宏定义
#define	XF_HAL_GPIO_NUM_NONE ((xf_gpio_num_t)-1)
	无效 gpio 序号定义。

类型定义
typedef uint32_t	xf_gpio_num_t
	gpio 序号。

typedef void(*	xf_hal_gpio_irq_cb_t) (xf_gpio_num_t gpio_num, bool level, void *user_data)
	gpio 中断回调函数原型。

typedef enum _xf_hal_gpio_intr_type_t	xf_hal_gpio_intr_type_t
	gpio 的中断类型。

typedef enum _xf_hal_gpio_dir_t	xf_hal_gpio_dir_t
	gpio 的方向。

typedef enum _xf_hal_gpio_pull_t	xf_hal_gpio_pull_t
	gpio 的上下拉。

typedef struct _xf_hal_gpio_irq_t	xf_hal_gpio_callback_t
	中断回调结构体。

typedef enum _xf_hal_gpio_cmd_t	xf_hal_gpio_cmd_t
	gpio 命令枚举。用于对接 gpio 设置的命令。

typedef struct _xf_hal_gpio_config_t	xf_hal_gpio_config_t
	gpio 配置结构体。用于对接 gpio 设置的参数。

枚举
enum	_xf_hal_gpio_intr_type_t { _XF_HAL_GPIO_INTR_BASE = 0 , XF_HAL_GPIO_INTR_TYPE_DISABLE = _XF_HAL_GPIO_INTR_BASE , XF_HAL_GPIO_INTR_TYPE_RISING , XF_HAL_GPIO_INTR_TYPE_FALLING , XF_HAL_GPIO_INTR_TYPE_ANY , _XF_HAL_GPIO_INTR_TYPE_MAX }
	gpio 的中断类型。更多...

enum	_xf_hal_gpio_dir_t { _XF_HAL_GPIO_DIR_BASE = 0 , XF_HAL_GPIO_DIR_IN = _XF_HAL_GPIO_DIR_BASE , XF_HAL_GPIO_DIR_OUT , XF_HAL_GPIO_DIR_OUT_OD , _XF_HAL_GPIO_DIR_MAX }
	gpio 的方向。更多...

enum	_xf_hal_gpio_pull_t { _XF_HAL_GPIO_PULL_BASE = 0 , XF_HAL_GPIO_PULL_NONE = _XF_HAL_GPIO_PULL_BASE , XF_HAL_GPIO_PULL_UP , XF_HAL_GPIO_PULL_DOWN , _XF_HAL_GPIO_PULL_MAX }
	gpio 的上下拉。更多...

enum	_xf_hal_gpio_cmd_t { XF_HAL_GPIO_CMD_DEFAULT = 0x0 , XF_HAL_GPIO_CMD_DIRECTION = 0x1 << 0 , XF_HAL_GPIO_CMD_PULL = 0x1 << 1 , XF_HAL_GPIO_CMD_SPEED = 0x1 << 2 , XF_HAL_GPIO_CMD_INTR_ENABLE = 0x1 << 3 , XF_HAL_GPIO_CMD_INTR_TYPE = 0x1 << 4 , XF_HAL_GPIO_CMD_INTR_CB = 0x1 << 5 , XF_HAL_GPIO_CMD_INTR_ISR = 0x1 << 6 , XF_HAL_GPIO_CMD_ALL = 0x7FFFFFFF }
	gpio 命令枚举。用于对接 gpio 设置的命令。更多...

函数
xf_err_t	xf_hal_gpio_init (xf_gpio_num_t gpio_num, xf_hal_gpio_dir_t direction)
	gpio 初始化函数。使用 gpio 之前必须要进行初始化。

xf_err_t	xf_hal_gpio_deinit (xf_gpio_num_t gpio_num)
	gpio 反初始化。恢复到未初始化状态且回收相关资源。

xf_err_t	xf_hal_gpio_set_direction (xf_gpio_num_t gpio_num, xf_hal_gpio_dir_t direction)
	gpio 设置方向。

xf_err_t	xf_hal_gpio_set_pull (xf_gpio_num_t gpio_num, xf_hal_gpio_pull_t pull)
	gpio 设置上下拉模式。

xf_err_t	xf_hal_gpio_set_speed (xf_gpio_num_t gpio_num, uint32_t speed)
	gpio 速度设置。

xf_err_t	xf_hal_gpio_set_intr_cb (xf_gpio_num_t gpio_num, xf_hal_gpio_irq_cb_t callback, void *user_data)
	gpio 设置中断回调。

xf_err_t	xf_hal_gpio_set_intr_isr (xf_gpio_num_t gpio_num, xf_hal_gpio_irq_cb_t callback, void *user_data)
	gpio 设置中断服务。

xf_err_t	xf_hal_gpio_set_intr_type (xf_gpio_num_t gpio_num, xf_hal_gpio_intr_type_t intr_type)
	设置 gpio 中断类型。

xf_err_t	xf_hal_gpio_set_intr_enable (xf_gpio_num_t gpio_num)
	设置 gpio 启用中断。

xf_err_t	xf_hal_gpio_set_intr_disable (xf_gpio_num_t gpio_num)
	设置 gpio 禁用中断。

xf_err_t	xf_hal_gpio_set_level (xf_gpio_num_t gpio_num, bool level)
	设置 gpio 设置电平高低。

bool	xf_hal_gpio_get_level (xf_gpio_num_t gpio_num)
	获取 gpio 电平高低。

详细描述

xf_hal 的 gpio(通用输入输出) 设备抽象。

在文件 xf_hal_gpio.h 中定义.
