xf_hal 的 timer(定时器) 设备抽象。更多...

#include "xf_hal_device_config.h"

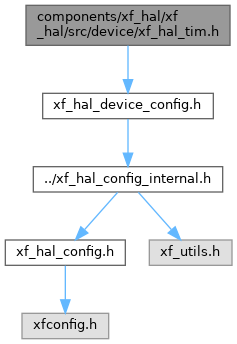

xf_hal_tim.h 的引用(Include)关系图:

类型定义
typedef uint32_t	xf_tim_num_t
	tim 序号。

typedef void(*	xf_hal_tim_cb_t) (xf_tim_num_t tim_num, uint32_t ticks, void *user_data)
	tim 回调函数原型。

typedef struct _xf_hal_tim_callback_t	xf_hal_tim_callback_t
	定时器回调结构体。

typedef enum _xf_hal_tim_active_t	xf_hal_tim_active_t
	定时器是否开始定时。

typedef enum _xf_hal_tim_count_dir_t	xf_hal_tim_count_dir_t
	定时器计数方向。

typedef enum _xf_hal_tim_cmd_t	xf_hal_tim_cmd_t
	用于对接定时器设置的命令。

typedef struct _xf_hal_tim_config_t	xf_hal_tim_config_t
	用于对接 ADC 设置的参数。

枚举
enum	_xf_hal_tim_active_t { _XF_HAL_TIM_ACTIVE_BASE = 0 , XF_HAL_TIM_ACTIVE_STOP = _XF_HAL_TIM_ACTIVE_BASE , XF_HAL_TIM_ACTIVE_START , _XF_HAL_TIM_ACTIVE_MAX }
	定时器是否开始定时。更多...

enum	_xf_hal_tim_count_dir_t { _XF_HAL_TIM_COUNT_DIR_BASE = 0 , XF_HAL_TIM_COUNT_DIR_UP = _XF_HAL_TIM_COUNT_DIR_BASE , XF_HAL_TIM_COUNT_DIR_DOWN , XF_HAL_TIM_COUNT_DIR_CENTER , _XF_HAL_TIM_COUNT_DIR_MAX }
	定时器计数方向。更多...

enum	_xf_hal_tim_cmd_t { XF_HAL_TIM_CMD_DEFAULT = 0 , XF_HAL_TIM_CMD_ACTIVE = 0X1 << 0 , XF_HAL_TIM_CMD_AUTO_RELOAD = 0X1 << 1 , XF_HAL_TIM_CMD_COUNT_DIR = 0X1 << 2 , XF_HAL_TIM_CMD_TICK_FREQ_HZ = 0X1 << 3 , XF_HAL_TIM_CMD_TARGET_TICKS = 0X1 << 4 , XF_HAL_TIM_CMD_CB = 0X1 << 5 , XF_HAL_TIM_CMD_ISR = 0X1 << 6 , XF_HAL_TIM_CMD_ALL = 0x7FFFFFFF }
	用于对接定时器设置的命令。更多...

函数
xf_err_t	xf_hal_tim_init (xf_tim_num_t tim_num, uint32_t tick_freq_hz, xf_hal_tim_count_dir_t count_dir, bool auto_reload)
	定时器初始化函数。

xf_err_t	xf_hal_tim_deinit (xf_tim_num_t tim_num)
	定时器反初始化函数。

xf_err_t	xf_hal_tim_set_cb (xf_tim_num_t tim_num, xf_hal_tim_cb_t callback, void *user_data)
	定时器设置中断回调函数。

xf_err_t	xf_hal_tim_set_isr (xf_tim_num_t tim_num, xf_hal_tim_cb_t callback, void *user_data)
	定时器设置中断服务函数。

xf_err_t	xf_hal_tim_start (xf_tim_num_t tim_num, uint32_t target_ticks)
	定时器开始执行。

xf_err_t	xf_hal_tim_stop (xf_tim_num_t tim_num)
	定时器停止执行。

xf_err_t	xf_hal_tim_set_raw_ticks (xf_tim_num_t tim_num, uint32_t ticks)
	设置当前的计数值。

uint32_t	xf_hal_tim_get_raw_ticks (xf_tim_num_t tim_num)
	获取当前计数值。

详细描述

xf_hal 的 timer(定时器) 设备抽象。

在文件 xf_hal_tim.h 中定义.
