#include "xf_hal_i2c.h"
#include "../kernel/xf_hal_dev.h"

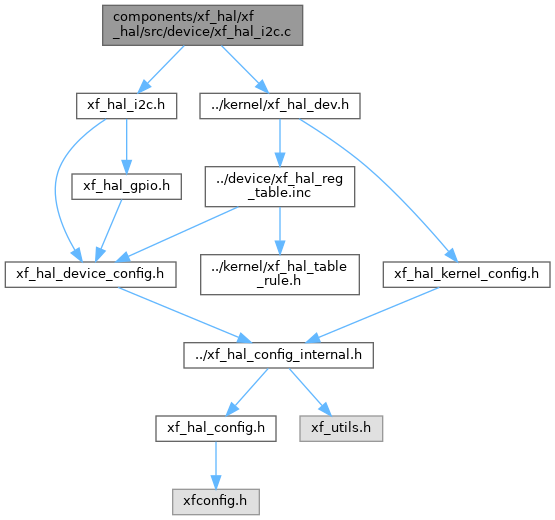

xf_hal_i2c.c 的引用(Include)关系图:

结构体
struct	_xf_hal_i2c_t

宏定义
#define	TAG "hal_i2c"

#define	XF_HAL_I2C_TYPE XF_HAL_I2C

#define	XF_HAL_I2C_CHECK(condition, retval, format, ...) XF_CHECK(condition, retval, TAG, format, ##__VA_ARGS__)

类型定义
typedef struct _xf_hal_i2c_t	xf_hal_i2c_t

函数
static xf_hal_dev_t *	i2c_constructor (xf_i2c_num_t i2c_num)

xf_err_t	xf_hal_i2c_register (const xf_driver_ops_t *driver_ops)
	i2c 设备注册。

xf_err_t	xf_hal_i2c_init (xf_i2c_num_t i2c_num, xf_hal_i2c_hosts_t hosts, uint32_t speed)
	i2c 初始化函数。使用 i2c 之前必须要进行初始化。

xf_err_t	xf_hal_i2c_deinit (xf_i2c_num_t i2c_num)
	i2c 反初始化函数，恢复到未初始化状态且回收相关资源。

xf_err_t	xf_hal_i2c_enable (xf_i2c_num_t i2c_num)
	i2c 启用函数。i2c 配置好功能后，可以调用 i2c 启用函数进行激活。

xf_err_t	xf_hal_i2c_disable (xf_i2c_num_t i2c_num)
	i2c 禁用函数。

xf_err_t	xf_hal_i2c_set_gpio (xf_i2c_num_t i2c_num, xf_gpio_num_t scl_num, xf_gpio_num_t sda_num)
	i2c 设置 gpio。

xf_err_t	xf_hal_i2c_set_address_width (xf_i2c_num_t i2c_num, xf_hal_i2c_address_width_t address_width)
	i2c 设置地址宽度。

xf_err_t	xf_hal_i2c_set_address (xf_i2c_num_t i2c_num, uint16_t address)
	i2c 设置 i2c 从机地址。

xf_err_t	xf_hal_i2c_set_mem_addr_width (xf_i2c_num_t i2c_num, xf_hal_i2c_mem_addr_width_t mem_addr_width)
	i2c 设置 i2c 内存地址宽度。

int	xf_hal_i2c_write_mem (xf_i2c_num_t i2c_num, uint32_t mem_addr, const uint8_t *buffer, uint32_t size, uint32_t timeout_ms)
	i2c 指定从机内存写入。

int	xf_hal_i2c_read_mem (xf_i2c_num_t i2c_num, uint32_t mem_addr, uint8_t *buffer, uint32_t size, uint32_t timeout_ms)
	i2c 指定从机内存读取。

int	xf_hal_i2c_write (xf_i2c_num_t i2c_num, const uint8_t *buffer, uint32_t size, uint32_t timeout_ms)
	i2c 写入数据。

int	xf_hal_i2c_read (xf_i2c_num_t i2c_num, uint8_t *buffer, uint32_t size, uint32_t timeout_ms)
	i2c 读取数据。

详细描述

作者: cangyu (sky.k.nosp@m.irto.nosp@m.@qq.c.nosp@m.om)

版本: 0.1

日期: 2024-05-16

版权所有: Copyright (c) 2024, CorAL. All rights reserved.

在文件 xf_hal_i2c.c 中定义.

宏定义说明

◆ TAG

#define TAG "hal_i2c"

在文件 xf_hal_i2c.c 第 22 行定义.

◆ XF_HAL_I2C_TYPE

#define XF_HAL_I2C_TYPE XF_HAL_I2C

在文件 xf_hal_i2c.c 第 23 行定义.

◆ XF_HAL_I2C_CHECK

#define XF_HAL_I2C_CHECK	(	condition,
		retval,
		format,
		...
	)	XF_CHECK(condition, retval, TAG, format, ##__VA_ARGS__)

在文件 xf_hal_i2c.c 第 40 行定义.

类型定义说明

◆ xf_hal_i2c_t

typedef struct _xf_hal_i2c_t xf_hal_i2c_t

函数说明

◆ i2c_constructor()

static xf_hal_dev_t * i2c_constructor ( xf_i2c_num_t i2c_num )

static

在文件 xf_hal_i2c.c 第 380 行定义.

◆ xf_hal_i2c_register()

xf_err_t xf_hal_i2c_register ( const xf_driver_ops_t * driver_ops )

i2c 设备注册。

参数

driver_ops 驱动操作集。

返回

xf_err_t

XF_OK 成功
XF_ERR_INVALID_ARG 无效参数
XF_FAIL 失败

在文件 xf_hal_i2c.c 第 45 行定义.
