xf_hal 的 pwm(脉冲宽度调制) 设备抽象。更多...

#include "xf_hal_device_config.h"
#include "xf_hal_gpio.h"

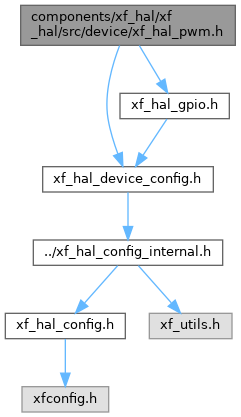

xf_hal_pwm.h 的引用(Include)关系图:

类型定义
typedef uint32_t	xf_pwm_num_t
	pwm 序号。

typedef enum _xf_hal_pwm_cmd_t	xf_hal_pwm_cmd_t
	用于对接 pwm 设置的命令。

typedef struct _xf_hal_pwm_config_t	xf_hal_pwm_config_t
	用于对接 pwm 设置的参数。

枚举
enum	_xf_hal_pwm_cmd_t { XF_HAL_PWM_CMD_DEFAULT = 0x0 , XF_HAL_PWM_CMD_ENABLE = 0x1 << 0 , XF_HAL_PWM_CMD_FREQ = 0x1 << 1 , XF_HAL_PWM_CMD_DUTY = 0x1 << 2 , XF_HAL_PWM_CMD_DUTY_RESOLUTION = 0x1 << 3 , XF_HAL_PWM_CMD_IO_NUM = 0x1 << 4 , XF_HAL_PWM_CMD_ALL = 0x7FFFFFFF }
	用于对接 pwm 设置的命令。更多...

函数
xf_err_t	xf_hal_pwm_init (xf_pwm_num_t pwm_num, uint32_t freq, uint32_t duty)
	pwm 初始化函数。使用 pwm 之前必须要进行初始化。

xf_err_t	xf_hal_pwm_deinit (xf_pwm_num_t pwm_num)
	pwm 反初始化函数。恢复到未初始化状态且回收相关资源。

xf_err_t	xf_hal_pwm_enable (xf_pwm_num_t pwm_num)
	pwm 启用函数。启用后，pwm 信号开始输出。

xf_err_t	xf_hal_pwm_disable (xf_pwm_num_t pwm_num)
	pwm 禁用函数。禁用后，pwm 将不会输出。

xf_err_t	xf_hal_pwm_set_freq (xf_pwm_num_t pwm_num, uint32_t freq)
	pwm 设置输出频率。

xf_err_t	xf_hal_pwm_set_duty (xf_pwm_num_t pwm_num, uint32_t duty)
	pwm 设置占空比。

xf_err_t	xf_hal_pwm_set_duty_resolution (xf_pwm_num_t pwm_num, uint32_t duty_resolution)
	pwm 设置占空比分辨率。

xf_err_t	xf_hal_pwm_set_gpio (xf_pwm_num_t pwm_num, xf_gpio_num_t io_num)
	pwm 设置 gpio 占空比。

uint32_t	xf_hal_pwm_get_freq (xf_pwm_num_t pwm_num)
	pwm 获取输出频率。

uint32_t	xf_hal_pwm_get_duty (xf_pwm_num_t pwm_num)
	pwm 获取占空比。

bool	xf_hal_pwm_is_enable (xf_pwm_num_t pwm_num)
	pwm 是否启用。

详细描述

xf_hal 的 pwm(脉冲宽度调制) 设备抽象。

在文件 xf_hal_pwm.h 中定义.
