ping 会话的上下文。更多...

#include <xf_ping.h>

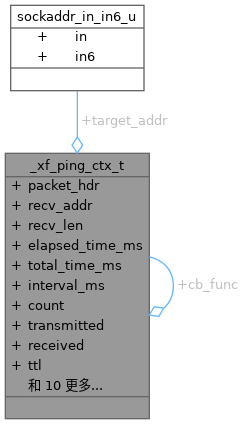

_xf_ping_ctx_t 的协作图:

结构体
union	sockaddr_in_in6_u

成员变量
struct icmp_echo_hdr *	packet_hdr

ip_addr_t	recv_addr

uint32_t	recv_len

uint32_t	elapsed_time_ms

uint32_t	total_time_ms

uint32_t	interval_ms

uint32_t	count

uint32_t	transmitted

uint32_t	received

uint8_t	ttl

uint8_t	tos

uint8_t	auto_delete_flag

int	sock

union _xf_ping_ctx_t::sockaddr_in_in6_u	target_addr

uint8_t	target_addr_type

uint32_t	flags

uint32_t	icmp_pkt_size

xf_osal_thread_t	task_hdl

uint8_t	task_exit_flag

uint8_t	ping_running_flag

xf_ping_cb_t	cb_func

void *	user_args

详细描述

ping 会话的上下文。

注意: 只有 public: 部分是在回调中可读的，用户禁止修改其中任何内容。

示例: examples/protocols/icmp_echo/main/xf_main.c.

在文件 xf_ping.h 第 151 行定义.

结构体成员变量说明

◆ packet_hdr

struct icmp_echo_hdr* packet_hdr

ping 序列号见 icmp_echo_hdr.seqno.

示例: examples/protocols/icmp_echo/main/xf_main.c.

在文件 xf_ping.h 第 154 行定义.

◆ recv_addr

ip_addr_t recv_addr

回复的 IP 地址。

示例: examples/protocols/icmp_echo/main/xf_main.c.

在文件 xf_ping.h 第 155 行定义.

◆ recv_len

uint32_t recv_len

接收到的数据包的大小。

示例: examples/protocols/icmp_echo/main/xf_main.c.

在文件 xf_ping.h 第 156 行定义.

◆ elapsed_time_ms

uint32_t elapsed_time_ms

请求和回复数据包之间经过的时间。

示例: examples/protocols/icmp_echo/main/xf_main.c.

在文件 xf_ping.h 第 157 行定义.

◆ total_time_ms

uint32_t total_time_ms

整个 ping 会话所用的时间。

示例: examples/protocols/icmp_echo/main/xf_main.c.

在文件 xf_ping.h 第 158 行定义.

◆ interval_ms

uint32_t interval_ms

每两个 ping 的间隔时间(单位 ms)。

在文件 xf_ping.h 第 159 行定义.

◆ count

uint32_t count

ping 会话当前计数。

在文件 xf_ping.h 第 160 行定义.

◆ transmitted

uint32_t transmitted

发出的请求数据包数量。

示例: examples/protocols/icmp_echo/main/xf_main.c.

在文件 xf_ping.h 第 161 行定义.

◆ received

uint32_t received

收到的回复数据包数量。

示例: examples/protocols/icmp_echo/main/xf_main.c.

在文件 xf_ping.h 第 162 行定义.

◆ ttl

uint8_t ttl

ping 生存时间。

示例: examples/protocols/icmp_echo/main/xf_main.c.

在文件 xf_ping.h 第 163 行定义.

◆ tos

uint8_t tos

ping 服务类型。

在文件 xf_ping.h 第 164 行定义.

◆ auto_delete_flag

uint8_t auto_delete_flag

XF_PING_EVENT_END 事件发生后，是否自动删除会话。

在文件 xf_ping.h 第 165 行定义.

◆ sock

int sock

socket 文件描述符。

在文件 xf_ping.h 第 168 行定义.

◆ target_addr

union _xf_ping_ctx_t::sockaddr_in_in6_u target_addr

目标 sockaddr.

◆ target_addr_type

uint8_t target_addr_type

目标 sockaddr 的类型。

在文件 xf_ping.h 第 177 行定义.

◆ flags

uint32_t flags

内部标志。

在文件 xf_ping.h 第 179 行定义.

◆ icmp_pkt_size

uint32_t icmp_pkt_size

ICMP 包长。

在文件 xf_ping.h 第 180 行定义.

◆ task_hdl

xf_osal_thread_t task_hdl

内部任务句柄。

在文件 xf_ping.h 第 182 行定义.

◆ task_exit_flag

uint8_t task_exit_flag

内部任务结束标志。

在文件 xf_ping.h 第 183 行定义.

◆ ping_running_flag

uint8_t ping_running_flag

ping 是否正在进行。

在文件 xf_ping.h 第 184 行定义.

◆ cb_func

xf_ping_cb_t cb_func

传入的回调函数。

在文件 xf_ping.h 第 186 行定义.

◆ user_args

void* user_args

传入的回调函数的用户参数。

在文件 xf_ping.h 第 187 行定义.

该结构体的文档由以下文件生成:

components/xf_net_apps/xf_ping/xf_ping.h
