BLE GAP 广播数据单元 ( AD structure ）更多...

#include <xf_ble_gap_types.h>

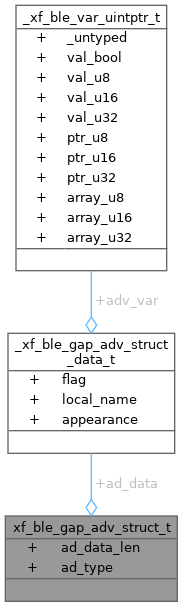

xf_ble_gap_adv_struct_t 的协作图:

成员变量
uint8_t	ad_data_len

xf_ble_gap_adv_struct_type_t	ad_type

xf_ble_gap_adv_struct_data_t	ad_data

详细描述

BLE GAP 广播数据单元 ( AD structure ）

警告: 这里的内存空间结构及成员并非严格按蓝牙标准定义的广播数据单元结构进行定义

以下为蓝牙标准定义的广播数据结构及广播数据单元 ( AD structure ）所在的位置

| AdvData                                                                                                   |
| AD Structure 1                            | AD Structure 2                | ... |（无效数据 000...000b）   |
| Length              | Data                | Length | Data                 | ......                        |
| Length(type + data) | AD type | AD Data   | Length | AD type | AD Data    | ......                        |
|               ^                           |

示例: examples/wireless/ble/sample_gatt_server/main/xf_main.c.

在文件 xf_ble_gap_types.h 第 181 行定义.

结构体成员变量说明

◆ ad_data_len

uint8_t ad_data_len

注意，这并不是蓝牙标准中广播数据结构 AD structure 长度（ Length ），仅是 AD data 字段的长度（不包含 AD type 字段的长度）

在文件 xf_ble_gap_types.h 第 182 行定义.

◆ ad_type

xf_ble_gap_adv_struct_type_t ad_type

广播数据单元的类型，见 xf_ble_gap_adv_struct_type_t

示例: examples/wireless/ble/sample_gatt_server/main/xf_main.c.

在文件 xf_ble_gap_types.h 第 184 行定义.

◆ ad_data

xf_ble_gap_adv_struct_data_t ad_data

广播数据单元的数据，见 xf_ble_gap_adv_struct_data_t

在文件 xf_ble_gap_types.h 第 185 行定义.

该结构体的文档由以下文件生成:

components/xf_wal/xf_ble/xf_ble_gap_types.h
