_xf_hal_gpio_config_t结构体 参考

gpio 配置结构体。用于对接 gpio 设置的参数。 更多...

#include <xf_hal_gpio.h>

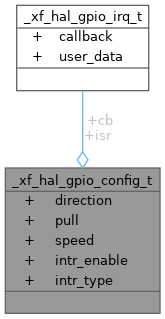

_xf_hal_gpio_config_t 的协作图:

成员变量
uint32_t	direction: 2
uint32_t	pull: 2
uint32_t	speed: 25
uint32_t	intr_enable: 1
uint32_t	intr_type: 2
xf_hal_gpio_callback_t	cb
xf_hal_gpio_callback_t	isr

详细描述

gpio 配置结构体。用于对接 gpio 设置的参数。

注解

普通用户可忽略，移植者需注意。

在文件 xf_hal_gpio.h 第 131 行定义.

结构体成员变量说明

direction

uint32_t direction

gpio 方向参数，见 xf_hal_gpio_dir_t

在文件 xf_hal_gpio.h 第 132 行定义.

pull

uint32_t pull

gpio 上下拉参数，见 xf_hal_gpio_pull_t

在文件 xf_hal_gpio.h 第 133 行定义.

speed

uint32_t speed

gpio 速度参数，单位 Hz

在文件 xf_hal_gpio.h 第 134 行定义.

intr_enable

uint32_t intr_enable

gpio 中断启用参数，0 为禁用，1 为启用

在文件 xf_hal_gpio.h 第 135 行定义.

intr_type

uint32_t intr_type

gpio 中断类型参数，见 xf_hal_gpio_intr_type_t

在文件 xf_hal_gpio.h 第 136 行定义.

cb

xf_hal_gpio_callback_t cb

gpio 中断回调参数，该回调函数运行于异步任务

在文件 xf_hal_gpio.h 第 137 行定义.

isr

xf_hal_gpio_callback_t isr

gpio 中断服务参数，该服务函数运行于中断服务

在文件 xf_hal_gpio.h 第 138 行定义.

---

该结构体的文档由以下文件生成:

• components/xf_hal/xf_hal/src/device/xf_hal_gpio.h
