用于对接 SPI 设置的参数。更多...

#include <xf_hal_spi.h>

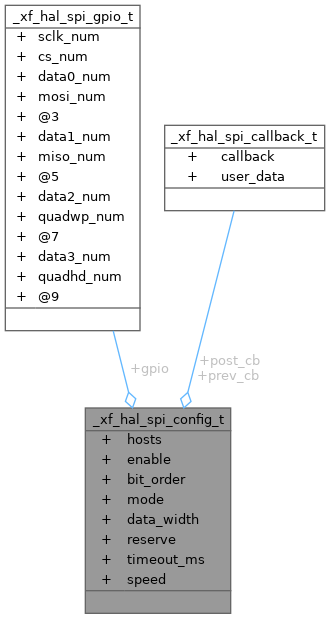

_xf_hal_spi_config_t 的协作图:

成员变量
uint32_t	hosts: 1

uint32_t	enable: 1

uint32_t	bit_order: 1

uint32_t	mode: 2

uint32_t	data_width: 2

uint32_t	reserve: 25

uint32_t	timeout_ms

uint32_t	speed

xf_hal_spi_gpio_t	gpio

xf_hal_spi_callback_t	prev_cb

xf_hal_spi_callback_t	post_cb

详细描述

用于对接 SPI 设置的参数。

注解: 普通用户可忽略，移植者需注意。

在文件 xf_hal_spi.h 第 169 行定义.

结构体成员变量说明

◆ hosts

uint32_t hosts

主从参数，0 为主机，1 为从机，见 xf_hal_spi_hosts_t

在文件 xf_hal_spi.h 第 170 行定义.

◆ enable

uint32_t enable

启用参数，0 为禁用，1 为启用

在文件 xf_hal_spi.h 第 171 行定义.

◆ bit_order

uint32_t bit_order

字节序参数，0 为低位在前，1 为高位在前，见 xf_hal_spi_bit_order_t

在文件 xf_hal_spi.h 第 172 行定义.

◆ mode

uint32_t mode

模式参数，设置时钟极性和时钟相位，见 xf_hal_spi_mode_t

在文件 xf_hal_spi.h 第 174 行定义.

◆ data_width

uint32_t data_width

传输数据位宽参数，0 为 8bit，1 为 16 bit，2 为 32 bit，见 xf_hal_spi_data_width_t

在文件 xf_hal_spi.h 第 175 行定义.

◆ reserve

uint32_t reserve

在文件 xf_hal_spi.h 第 177 行定义.

◆ timeout_ms

uint32_t timeout_ms

传输超时参数，单位为 ms

在文件 xf_hal_spi.h 第 178 行定义.

◆ speed

uint32_t speed

传输速度参数，单位为 hz

在文件 xf_hal_spi.h 第 179 行定义.

◆ gpio

xf_hal_spi_gpio_t gpio

传输 IO 参数

在文件 xf_hal_spi.h 第 180 行定义.

◆ prev_cb

xf_hal_spi_callback_t prev_cb

传输前回调参数

在文件 xf_hal_spi.h 第 181 行定义.

◆ post_cb

xf_hal_spi_callback_t post_cb

传输后回调参数

在文件 xf_hal_spi.h 第 182 行定义.

该结构体的文档由以下文件生成:

components/xf_hal/xf_hal/src/device/xf_hal_spi.h
