_xf_fal_ctx_t结构体 参考

xf_fal 对象上下文结构体。 更多...

#include <xf_fal_types.h>

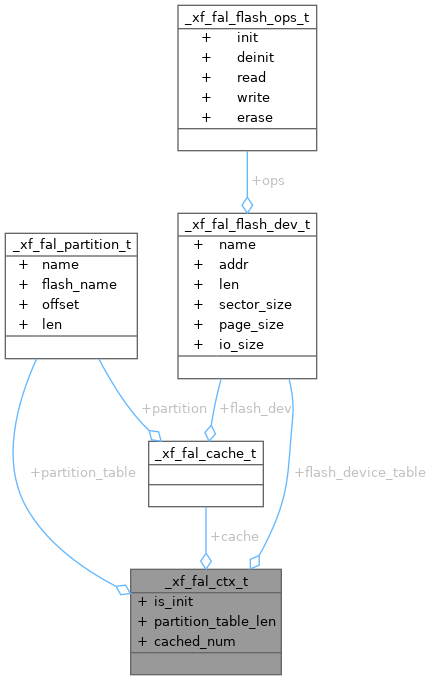

_xf_fal_ctx_t 的协作图:

成员变量
volatile uint8_t	is_init
	用于判断 xf_fal 是否已初始化。
const xf_fal_flash_dev_t *	flash_device_table [XF_FAL_FLASH_DEVICE_NUM]
	flash 设备表（数组）指针。
const xf_fal_partition_t *	partition_table [XF_FAL_PARTITION_TABLE_NUM]
	分区表（数组）的数组。
size_t	partition_table_len [XF_FAL_PARTITION_TABLE_NUM]
	分区表（数组）表长（分区表内所有分区的总个数）数组。
xf_fal_cache_t	cache [XF_FAL_CACHE_NUM]
	缓存"分区和 flash 设备关系"的缓存表（数组）指针。
volatile size_t	cached_num
	已缓存的个数。

详细描述

xf_fal 对象上下文结构体。

在文件 xf_fal_types.h 第 205 行定义.

结构体成员变量说明

is_init

volatile uint8_t is_init

用于判断 xf_fal 是否已初始化。

在文件 xf_fal_types.h 第 209 行定义.

flash_device_table

const xf_fal_flash_dev_t* flash_device_table[XF_FAL_FLASH_DEVICE_NUM]

flash 设备表（数组）指针。

可以改变 flash_device_table[N] 的指向； 不可通过 flash_device_table[N] 修改：

• flash_device_table[N] (xf_fal_flash_dev_t *xxx)
• 和 flash_device_table[N].xxx .

在文件 xf_fal_types.h 第 230 行定义.

partition_table

const xf_fal_partition_t* partition_table[XF_FAL_PARTITION_TABLE_NUM]

分区表（数组）的数组。

xf_fal_ctx_t.partition_table[IDX]     --> xf_fal_partition_t partition_table[N]
// xf_fal_ctx_t.partition_table 内的每个元素指向含有 N 个分区的分区表.

在文件 xf_fal_types.h 第 239 行定义.

partition_table_len

size_t partition_table_len[XF_FAL_PARTITION_TABLE_NUM]

分区表（数组）表长（分区表内所有分区的总个数）数组。

xf_fal_ctx_t.partition_table[IDX]     --> xf_fal_partition_t partition_table[N]
xf_fal_ctx_t.partition_table_len[IDX] --> N

在文件 xf_fal_types.h 第 247 行定义.

cache

xf_fal_cache_t cache[XF_FAL_CACHE_NUM]

缓存"分区和 flash 设备关系"的缓存表（数组）指针。

用于从分区快速找到关联的 flash 设备。 由于分区表可能不止一张(不连续), cache 不能直接用索引寻址。

注意

缓存数组个数至少和分区的个数一样多。

在文件 xf_fal_types.h 第 257 行定义.

cached_num

volatile size_t cached_num

已缓存的个数。

在文件 xf_fal_types.h 第 261 行定义.

---

该结构体的文档由以下文件生成:

• components/xf_fal/xf_fal/src/xf_fal_types.h
